누가 측정하느냐에 따라 치수가 달라질수 있다? : 공장의 정밀 측정도구

가공품 품질 검사 기준이란?

– 버니어, 마이크로미터, 실린더게이지까지, 실무 QC의 모든 것

가공이 끝났다고 해서 작업이 끝난 것은 아니다. 제품의 품질을 보장하기 위해 마지막 관문으로 통과해야 하는 절차가 있다. 바로 ‘품질 검사’다. 머시닝센터에서 가공된 부품은 납품 전 반드시 품질 검사를 거쳐야 한다. 이 과정이 없다면 아무리 정밀하게 깎은 부품이라도, 조립 단계에서 “이거 뭐야?”라는 말 한마디에 다시 가공라인으로 돌아가야 할 수도 있다.

---

📦 품질 검사는 언제, 왜 필요한가?

작업의 흐름은 일반적으로 다음과 같다: 제품 가공 → 품질 검사 → 후처리 → 조립

이 중 품질 검사는 가장 조용하지만, 가장 결정적인 역할을 맡는다. 그런데 현실은 다르다. 품질 검사를 현장의 막내나 신입 직원이 담당하는 경우가 많다. 경험 부족으로 인해 도면을 제대로 읽지 못하거나, 숫자의 의미를 정확히 해석하지 못해 “문제없습니다”라고 넘겨버리는 일이 종종 발생한다.

그 결과, 후처리까지 마친 부품이 조립 과정에서 문제가 생겨 재검사 혹은 재가공으로 이어지기도 한다. 이는 곧 시간 낭비, 비용 증가, 납기 지연, 그리고 고객 신뢰 하락으로 직결된다. 하지만 소재를 그냥 버리게 된다면 모든것을 날리기에 최대한 수정해서 쓸수있게 만들어서 사용한다.

👷‍♂️ 처음엔 QC가 그저 서류나 보는 자리라 생각했다. 하지만 현장에서 며칠만 있어보면 알게 된다. 가공보다 어려운 게 품질 관리다. 판단력, 해석력, 책임감이 동시에 요구되기 때문이다.

---

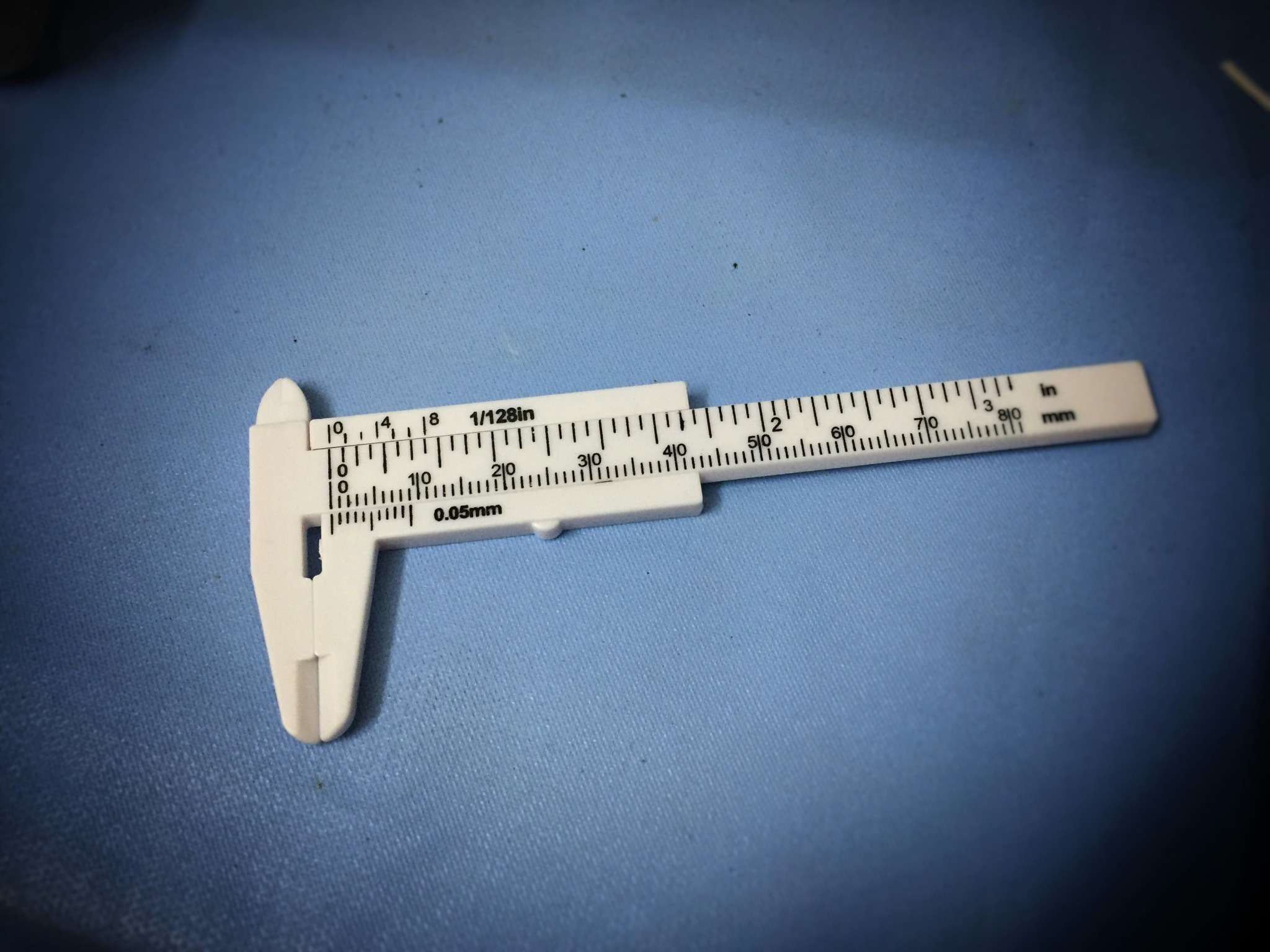

📐 버니어 캘리퍼스 (Vernier Caliper) – 가장 기초적인 측정 도구

버니어 캘리퍼스는 가공 현장에서 가장 널리 사용되는 다용도 측정 도구다. 구조도 단순하고 누구나 쉽게 사용할 수 있다는 장점이 있지만, 숙련도에 따라 정확도가 달라진다.

• 측정 가능 항목: 외경, 내경, 깊이, 단차 등
• 정밀도: 일반적으로 ±0.02mm 수준
• 사용법 요약:
  1. 고정 턱과 이동 턱 사이에 측정 대상을 삽입한다.
  2. 대상에 가볍게 밀착되도록 조정하고 수평을 유지한다.
  3. 메인스케일과 버니어스케일을 합산하여 정밀 값을 읽는다.

⚠️ 주의점: 너무 세게 누르면 치수 오차 발생! 손끝의 감각으로 ‘딱 닿는 순간’을 감지하는 것이 핵심이다.

실제 현장에서는 버니어를 너무 빠르게, 또는 한 손으로 측정하다가 오차가 생기기도 한다. 항상 측정 전에는 제로셋(0점 확인)을 하는 습관도 중요하다.

---

🔍 마이크로미터 (Micrometer) – 정밀 측정의 핵심

버니어보다 더 높은 정밀도가 필요한 경우에는 마이크로미터를 사용한다. 정밀도가 높아질수록 작은 차이도 큰 영향을 주기에, 이 도구는 숙련된 기술자의 손에서 진가를 발휘한다.

• 정밀도: ±0.001mm 수준
• 종류:
  • 아웃사이드 마이크로미터 (외경 측정용)
  • 인사이드 마이크로미터 (내경 측정용)
  • 뎁스 마이크로미터 (깊이 측정용)
• 사용법 요약:
  1. 오른쪽의 스핀들을 회전시켜 측정 대상과 접촉시킨다.
  2. 래칫(소리 나는 회전 손잡이)으로 균일한 압력을 유지한다.
  3. 주눈금과 보조눈금을 함께 읽어 수치를 확인한다.

🧠 숙련자도 반드시 ‘제로셋’을 확인해야 한다. 제로가 어긋난 상태에서 측정한 모든 값은 무의미하다.

마이크로미터는 고정밀 측정에 필수지만, 적절한 보관 및 세척이 되지 않으면 오염으로 인해 미세한 오차가 생길 수 있다. 습기와 오염 방지는 필수이다. 마이크로의 눈금은 보통 0.5로 되있다.

---

📏 실린더 게이지 (Cylinder Gauge) – 구멍 내부 측정의 에이스

내경, 특히 구멍 내부의 공차를 정밀하게 측정할 때는 실린더 게이지가 가장 신뢰할 수 있는 도구다. 이 도구는 비교 측정 방식으로, 마이크로미터와 함께 사용된다.

• 적용 예시:
  • 베어링 하우징 구멍
  • 다이아프램 고정부
  • 깊이 있는 내경 형상
• 사용법 요약:
  1. 실린더 게이지를 구멍 내부에 수직으로 삽입한다.
  2. 인디케이터(눈금침)가 최저점을 기록하는 위치를 찾는다.
  3. 해당 수치를 기준값과 비교하여 공차 여부를 판단한다.

📌 실린더 게이지는 수치보다 감각이 중요한 도구다. 손끝의 느낌, 눈금의 미세한 흔들림, 그리고 소리까지도 ‘읽는’ 센스가 필요하다.

정확한 결과를 얻기 위해선 반드시 마스터링 게이지(기준 측정값)를 설정하고 측정해야 하며, 온도 변화에도 민감하므로 실내 온도 유지 또한 중요하다. 실린더게이지를 오래사용하다 보면 정확하지않을수가 있다. 그래서 마이크로미터로 실린더의 중앙을 맞춰 크기가 맞는지 확인하는것도 중요하다.

---

🧠 품질 검사자는 판단자이자, 최종 방어선이다

기계가 아무리 정밀해도, 공정 조건이 아무리 완벽해도, 마지막 검사의 눈을 통과하지 못하면 불량이다. 측정 도구를 다룰 줄 안다는 것과, 그 숫자의 의미를 정확히 해석할 수 있다는 것은 전혀 다르다.

품질 검사는 단순히 숫자를 보는 것이 아니라 ‘이 수치가 맞는지’, ‘이 상태가 조립에 적합한지’, ‘설계 의도에 부합하는지’를 종합적으로 판단하는 고난이도 작업이다. 설계자의 작은 실수도, 가공자의 미세한 오차도 품질 검사자가 잡아내야 한다.

✅ 진짜 QC는 도면을 해석하고, 공차를 이해하고, 작업자의 마음까지 읽는다. 그게 가능할 때 비로소 '검사자'가 아니라 '보증자'가 되는 것이다.

---

✨ 결론: QC는 최후의 기술자다

기술자는 가공을 하지만, QC는 그 기술의 완성도를 판단한다. 고객이 신뢰하는 건 단순한 절삭면이 아니라, 그 속에 담긴 정밀성과 신뢰성이다. 그리고 그것을 확인하고 서명하는 사람이 바로 QC다.

누군가는 QC를 막내의 자리라 말할지 모르지만, 실제로는 회사의 품질을 지키는 마지막 보루다. 설계와 생산 사이, 이 둘을 연결하는 사람. 기술과 결과를 이어주는 다리.
