MCT에서 0.02mm 공차가 흔들리는 이유: 알루미늄 플레이트 가공 전 확인할 7가지

도면에 0.02mm 공차가 있다고 해서 기계 좌표만 0.02mm 안에 맞추면 끝나는 것은 아닙니다. 가공 직후에는 합격이었는데 시간이 지나 다시 측정하면 치수가 달라지기도 하고, 같은 프로그램인데 소재나 작업 시간대가 바뀌면 결과가 흔들리기도 합니다.

이 문제는 기계 한 대의 정밀도만으로 설명하기 어렵습니다. 최종 치수에는 소재, 온도, 클램핑, 공구, 칩, 측정 방법에서 생긴 변화가 함께 들어갑니다. 그래서 정밀공차는 프로그램보다 먼저 '변수를 어떻게 분리하고 관리할 것인가'를 정해야 합니다.

1. 도면 전체가 아니라 정말 필요한 위치를 먼저 찾는다

0.02mm가 필요한 곳이 기준면인지, 구멍 간 거리인지, 조립되는 턱의 폭인지부터 확인합니다. 모든 면을 같은 수준으로 관리하면 가공 시간과 측정 시간이 급격히 늘어납니다.

기준면과 기능부를 먼저 정하고 일반부는 일반공차로 분리해야 합니다. 국부 정밀공차는 마지막 정삭 공정과 측정 계획까지 한 묶음으로 생각하는 편이 안전합니다.

2. 소재의 내부응력과 평탄도를 확인한다

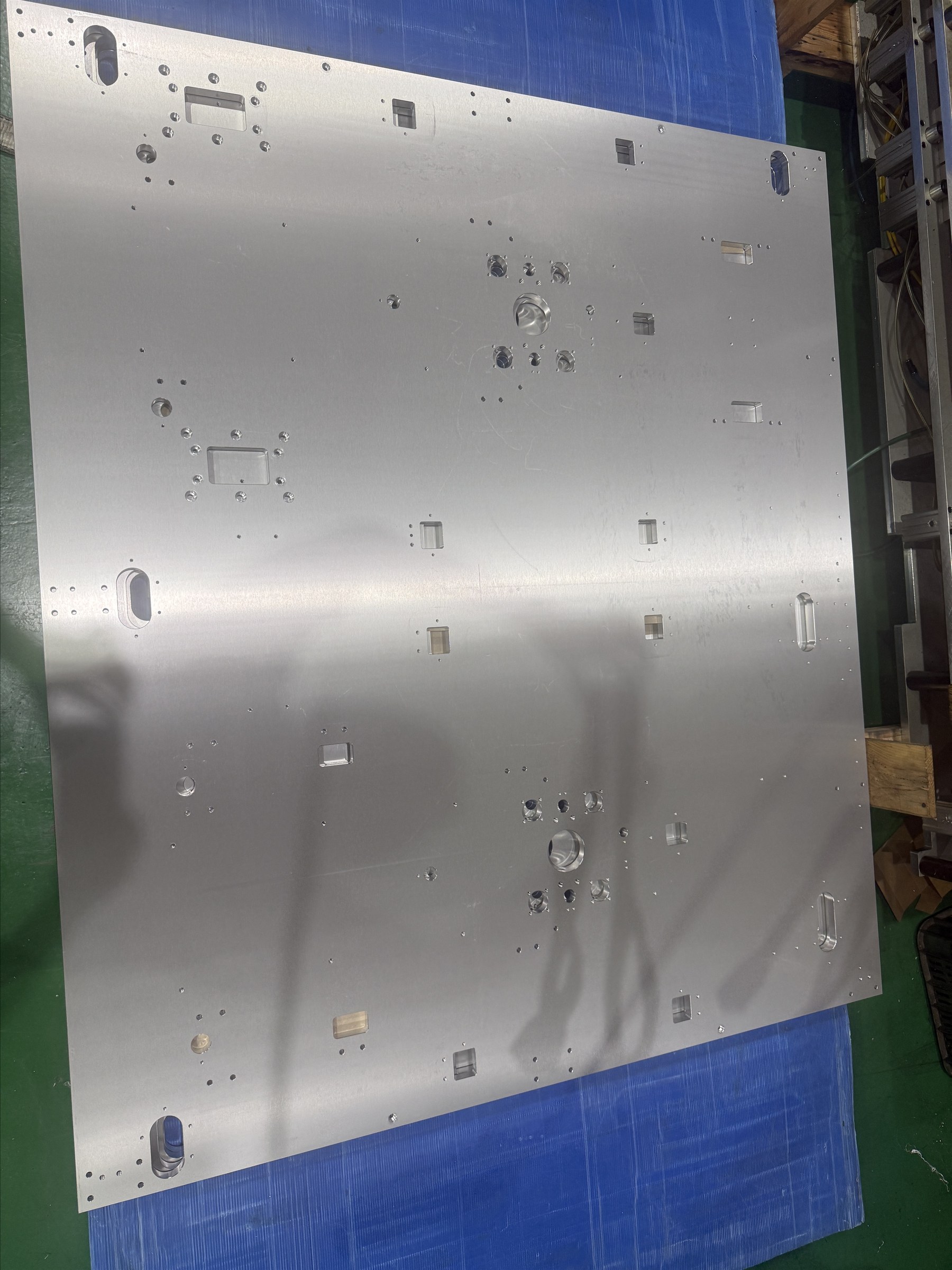

알루미늄 플레이트도 한쪽 면을 많이 깎거나 포켓을 넓게 파면 내부응력이 풀리면서 휠 수 있습니다. 원소재가 얇고 제거량이 클수록 영향이 커집니다.

한 번에 완성 치수까지 가기보다 양면을 균형 있게 황삭하고, 필요하면 안정화 시간을 둔 뒤 기준면을 다시 잡아 정삭합니다. 원소재의 평탄도와 두께 편차도 가공 전에 기록해 두면 원인을 찾기 쉽습니다.

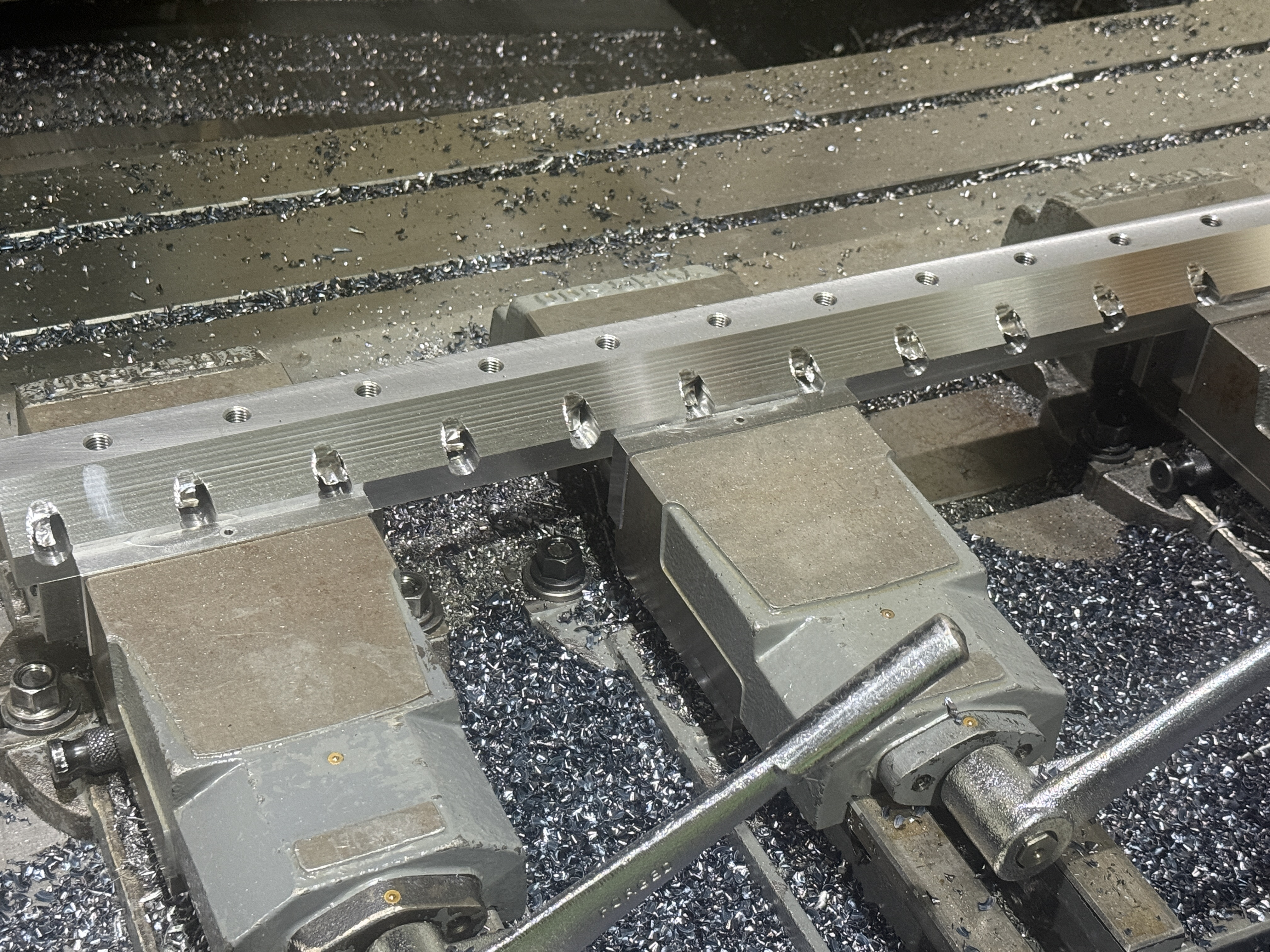

3. 바이스 힘이 곧 변형량이 될 수 있다

얇거나 긴 부품은 단단히 물릴수록 안전하다고 느끼기 쉽습니다. 하지만 체결된 상태에서 맞춘 치수가 바이스를 풀었을 때 달라진다면, 가공 중 부품을 탄성 변형시킨 것입니다.

클램핑 위치와 힘을 일정하게 만들고, 받침면에 칩이 없는지 확인해야 합니다. 가능하다면 체결 전·체결 후·해제 후 상태를 비교해 변형량을 파악합니다.

4. 기계와 소재의 온도를 따로 본다

아침 첫 제품과 오후 제품이 같은 조건이라고 보기는 어렵습니다. 주축, 볼스크루, 절삭유와 소재의 온도가 달라지기 때문입니다. 알루미늄은 온도 변화에 따른 치수 변화도 무시하기 어렵습니다.

중요 치수는 기계 워밍업 조건, 소재를 작업장에 둔 시간, 측정실과 현장의 온도 차이를 함께 기록해야 합니다. 정밀한 한 개를 우연히 만드는 것보다 같은 조건을 반복할 수 있게 만드는 것이 먼저입니다.

5. 칩 한 조각도 기준면을 바꾼다

팔레트, 평행블록, 바이스 조, 소재 밑면 사이에 들어간 미세한 칩은 높이와 평행도를 동시에 바꿉니다. 다음 공정의 기준이 그 면이라면 오차가 누적됩니다.

에어만 불고 끝내지 말고 접촉면을 닦은 뒤 손과 시각으로 확인합니다. 재세팅이 많은 공정이라면 청소 순서를 작업 표준에 넣는 편이 좋습니다.

6. 공구 마모와 열변위를 보정값 하나로 덮지 않는다

치수가 작아졌다고 무조건 공구 보정값을 수정하면 다른 원인을 숨길 수 있습니다. 인서트 마모인지, 런아웃인지, 열변위인지, 소재가 움직인 것인지 먼저 구분해야 합니다.

정삭 공구의 사용 시간과 가공 개수를 기록하고, 첫 제품과 중간 제품의 치수 변화를 비교합니다. 보정값을 바꿀 때는 변경 시각, 변경량, 측정값을 함께 남겨야 다음 작업에서 기준이 됩니다.

7. 측정 기준을 가공 기준과 연결한다

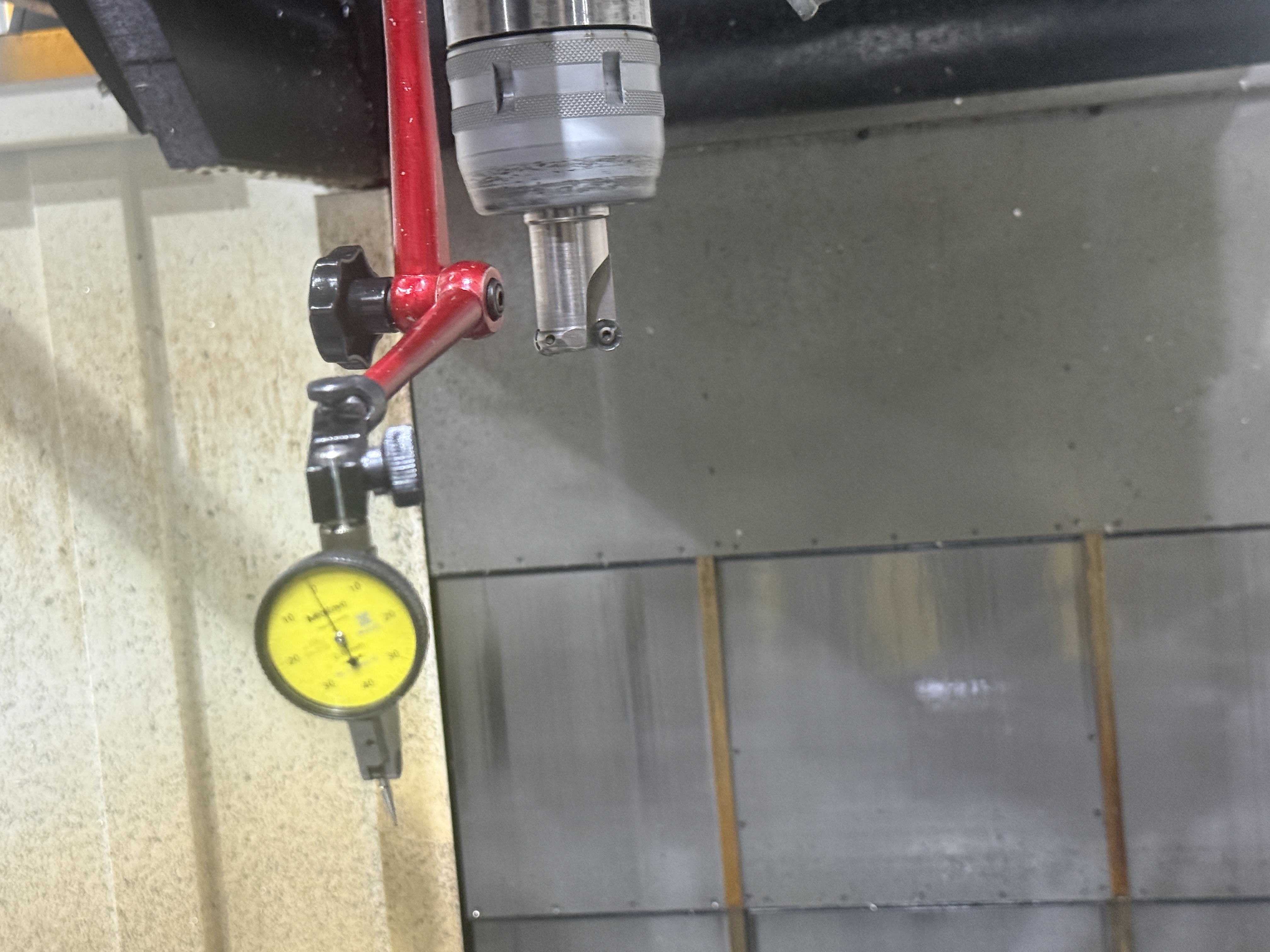

버니어캘리퍼스, 마이크로미터, 인디게이터는 각각 확인할 수 있는 항목과 한계가 다릅니다. 측정 압력, 측정 위치, 측정면의 버와 온도만 달라도 값은 달라집니다.

측정 전 버와 오염을 제거하고, 같은 위치를 같은 도구와 같은 자세로 측정합니다. 0.02mm를 판정해야 한다면 측정기의 분해능만 볼 것이 아니라 반복 측정했을 때 값이 얼마나 흔들리는지도 확인해야 합니다.

현장에서 사용할 간단한 확인 순서

1. 기능부와 기준면을 도면에 표시한다.
2. 원소재 평탄도와 두께를 기록한다.
3. 클램핑 위치와 체결 방법을 고정한다.
4. 황삭 후 변형을 확인하고 정삭 여유를 남긴다.
5. 기계·소재·측정 환경의 온도 조건을 맞춘다.
6. 정삭 공구와 보정 이력을 기록한다.
7. 바이스를 푼 뒤 최종 치수를 다시 측정한다.

0.02mm 공차는 한 가지 장비로 해결하는 숫자가 아니라 공정 전체가 만든 결과입니다. 다음 글에서는 얇은 알루미늄 플레이트를 가공할 때 클램핑 변형을 확인하는 방법을 실제 작업 순서 중심으로 정리해 보겠습니다.

여러분은 정밀공차가 가장 자주 흔들리는 원인이 무엇이었나요? 소재, 온도, 바이스, 공구, 측정 중 하나를 댓글로 남겨주시면 후속 글에서 현장 사례와 함께 다뤄보겠습니다.
