알루미늄 플레이트 가공 후 휘는 이유 7가지: 바이스를 풀면 공차가 달라지는 원인과 측정 순서

알루미늄 플레이트를 가공하다 보면 이상한 일이 생깁니다.

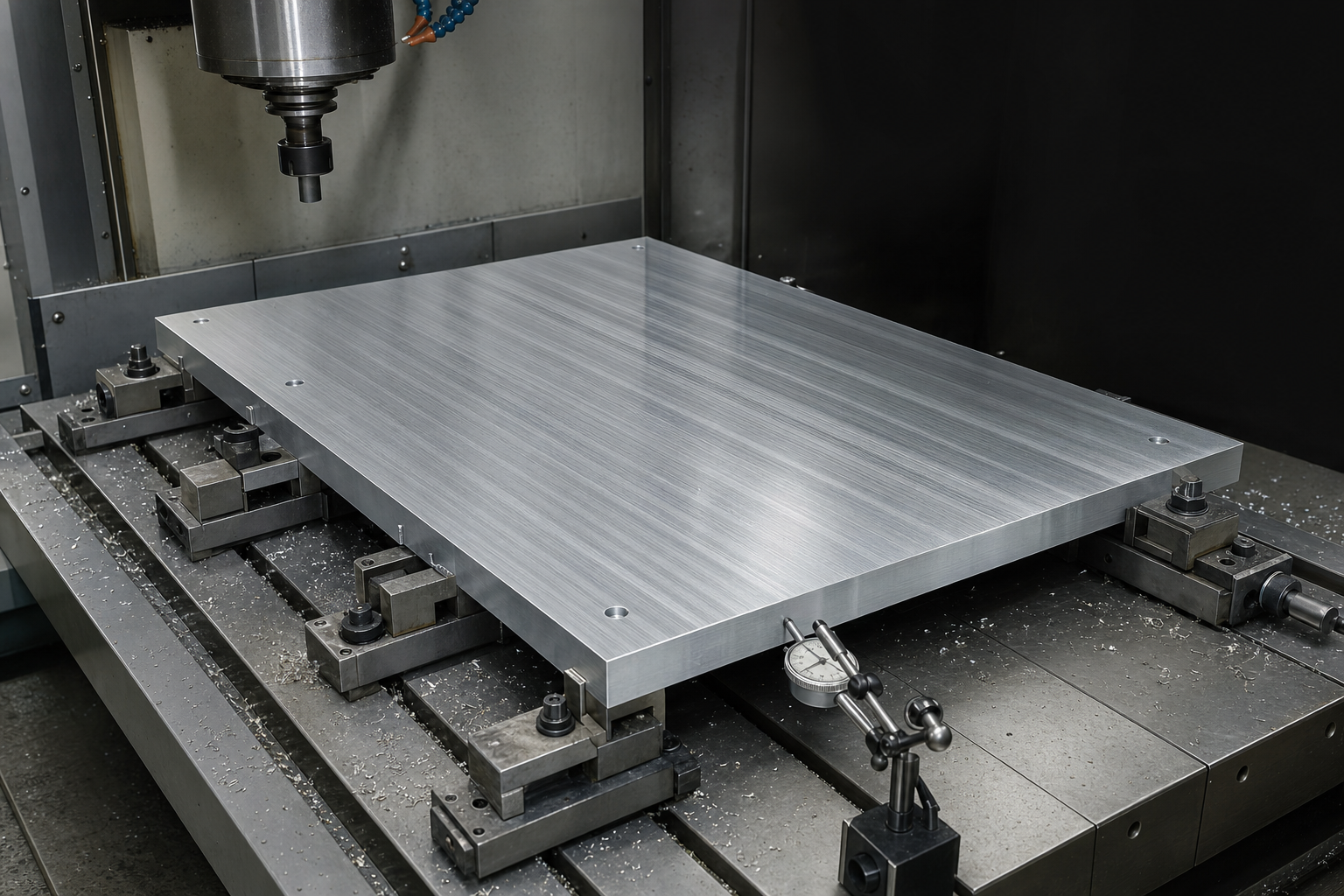

바이스나 클램프에 고정한 상태에서는 치수가 맞습니다. 인디게이터도 안정적이고 두께도 목표값에 들어옵니다. 그런데 고정을 풀고 다시 측정하면 모서리가 뜨거나, 평면도가 달라지거나, 특정 위치의 치수가 변합니다.

이때 흔히 “기계 정밀도가 안 좋다” 또는 “소재가 원래 그렇다”고 한 가지 원인으로 결론 내리기 쉽습니다. 하지만 실제로는 소재, 고정, 절삭 순서, 온도, 측정 기준이 겹쳐 나타나는 경우가 많습니다.

고정 중 치수, 고정 해제 후 자유상태 치수, 온도 안정 후 치수는 같은 측정값이 아닐 수 있습니다.

1. 소재 안에 남아 있던 응력이 풀릴 수 있습니다

알루미늄 플레이트는 주조, 압연, 열처리, 냉각과 교정 과정을 거쳐 만들어집니다. 이 과정에서 내부응력이 완전히 0이 되지는 않습니다.

소재의 한쪽 면을 많이 깎거나 포켓을 깊게 가공하면 원래 균형을 이루던 응력 분포가 달라집니다. 그 결과 가공 중에는 고정력 때문에 움직이지 않던 플레이트가 클램프를 푼 뒤 휘어질 수 있습니다.

응력제거 처리가 된 소재도 변형 가능성이 없어지는 것은 아닙니다. 잔류응력이 낮은 소재는 변형 위험을 줄이는 선택지이지, 공정 검증을 생략해도 된다는 뜻은 아닙니다.

2. 클램프가 플레이트를 억지로 펴놓았을 수 있습니다

휘어 있는 소재를 여러 곳에서 강하게 눌러 베드나 평행대에 밀착시키면 가공 중에는 평평해 보입니다. 하지만 이것은 소재가 평평해진 것이 아니라 고정력으로 변형된 상태일 수 있습니다.

그 상태에서 윗면을 평면 가공한 뒤 클램프를 풀면 소재가 원래 형상으로 돌아가면서 가공한 면까지 함께 변합니다.

• 조임 위치와 조임 순서가 매번 같은가
• 한쪽 바이스나 클램프만 지나치게 강하지 않은가
• 받침점 높이가 같은가
• 바이스 죠가 들리거나 소재가 평행대에서 뜨지 않았는가
• 얇고 넓은 소재를 필요 이상으로 눌러 펴고 있지 않은가

3. 한쪽 면의 절삭량이 지나치게 많을 수 있습니다

한 면에서만 많은 양을 제거하면 응력 분포뿐 아니라 단면 강성도 비대칭이 됩니다. 큰 포켓, 한쪽에 몰린 홈, 얇은 바닥, 긴 슬롯이 있는 플레이트에서 영향이 더 커질 수 있습니다.

무조건 양면을 같은 양만큼 깎으면 해결된다는 뜻은 아닙니다. 형상과 기준면 때문에 불가능할 수도 있습니다. 다만 변형 위험이 큰 부품이라면 황삭과 정삭의 분리, 앞뒤 면의 제거량, 고정 해제 후 자유상태 확인, 최종 기준면과 정삭 여유를 공정 검토에 넣을 필요가 있습니다.

정확한 절삭량이나 대기시간은 소재, 크기, 형상, 설비와 요구 공차에 따라 시험으로 정해야 합니다. 모든 플레이트에 적용되는 하나의 숫자는 없습니다.

4. 0.02㎜를 다룰 때는 온도를 빼놓을 수 없습니다

6061 알루미늄의 선팽창계수 대표값은 약 23.6㎛/m·℃입니다. 단순 계산하면 길이 1,000㎜의 플레이트는 온도가 1℃ 달라질 때 길이 방향으로 약 0.0236㎜ 변할 수 있습니다.

길이 변화 = 원래 길이 × 선팽창계수 × 온도 변화

이 계산값이 실제 도면의 모든 형상공차와 그대로 일치하는 것은 아닙니다. 하지만 1m급 알루미늄 플레이트에서 1℃가 국부 0.02㎜ 공차와 비교할 만한 크기라는 점은 분명합니다.

• 소재가 입고 직후인지, 공장 안에서 충분히 머문 상태인지
• 절삭유와 가공열로 소재 온도가 달라졌는지
• 기계 안에서 측정했는지, 정반에서 측정했는지
• 소재와 측정기가 비슷한 온도인지
• 오전 초품과 오후 제품의 기계 열상태가 같은지

치수·형상 측정의 표준 기준온도는 20℃입니다. 실제 공장을 항상 20℃로 유지하기 어렵더라도 최소한 측정 온도와 안정화 조건을 동일하게 관리해야 비교가 가능합니다.

습도는 알루미늄의 길이를 온도처럼 크게 바꾸는 1차 요인으로 보기 어렵습니다. 다만 결로, 측정면 오염, 장비 상태에 영향을 줄 수 있으므로 환경 기록에서 완전히 제외할 필요도 없습니다. 정밀 치수에서는 우선 온도 차이를 먼저 확인하는 편이 합리적입니다.

5. 칩 하나와 작은 버가 기준면을 바꿀 수 있습니다

플레이트 아래, 평행대, 바이스 죠, 스토퍼에 칩이나 버가 끼면 소재의 앉는 높이와 각도가 달라집니다. 넓은 플레이트에서는 작은 높이 차이도 반대편에서 더 큰 흔들림으로 나타날 수 있습니다.

이 문제는 고급 팔레트나 자동 바이스를 사용한다고 자동으로 사라지지 않습니다. 기준면에 칩이 남으면 반복정밀도가 좋은 장치도 잘못된 위치를 정확하게 반복할 뿐입니다.

1. 기준면의 칩과 절삭유를 제거합니다.
2. 손으로 만져 버와 찍힘을 확인합니다.
3. 평행대와 받침점에 흔들림이 없는지 확인합니다.
4. 약하게 고정한 상태에서 인디게이터 변화를 봅니다.
5. 최종 조임 후 다시 변화를 기록합니다.

6. 소재가 아니라 공구와 기계가 변하고 있을 수 있습니다

• 공구 마모와 날끝 결손
• 공구 돌출 길이에 따른 휨
• 홀더나 스핀들 테이퍼의 이물질
• 주축과 축의 열변위
• 절삭유 온도 변화
• 기계 예열 상태 차이

같은 방향으로 치수가 서서히 이동하거나 시간이 지나면서 측정값이 일정하게 변한다면 소재 변형과 함께 공구 마모·기계 열상태도 분리해 확인해야 합니다.

7. 치수공차와 평면도는 같은 말이 아닙니다

두께가 20.00±0.02㎜에 들어왔다고 해서 전체 면의 평면도가 0.02㎜라는 뜻은 아닙니다. 반대로 평면도가 좋아도 기준면과 홀 위치가 도면 치수에 들어오지 않을 수 있습니다.

• 크기 치수
• 평면도와 평행도
• 직각도와 위치도
• 기준면과 측정 방향
• 국부 공차인지 전체 길이에 적용되는 공차인지

전 치수에 0.02㎜를 적용하면 가공뿐 아니라 온도관리, 중간측정, 정삭, 검사 시간이 함께 늘어납니다. 기능에 필요한 위치만 정밀공차로 두고 나머지는 일반공차로 구분하는 편이 비용과 불량 위험을 줄이는 데 유리합니다.

증상별로 어디부터 확인할까

증상	우선 의심할 항목	첫 확인 방법
클램프를 풀자 모서리가 뜬다	잔류응력, 과도한 조임, 받침점	조임 전·후 인디게이터 비교
두께는 맞지만 평면도가 나쁘다	자유상태 변형, 측정 지지점, 기준면	고정 해제 후 동일 지지조건 측정
시간이 지나면 치수가 달라진다	소재·기계·측정기 온도	측정 시각과 온도 기록
재세팅할 때마다 한쪽이 높다	칩, 버, 평행대, 죠 들림	기준면 세척 후 재안착
같은 방향으로 치수가 이동한다	공구 마모, 기계 열변위	공구 상태와 시간대별 치수 비교
특정 포켓 주변만 변형된다	비대칭 제거량, 얇은 바닥	가공 전후 형상별 측정

소재를 바꾸면 모두 해결될까

정밀 주조 플레이트나 저잔류응력 플레이트는 평탄도와 치수 안정성이 중요한 지그·테이블·장비 베이스의 후보가 될 수 있습니다. MIC-6 같은 정밀 주조판이나 저잔류응력 6061 계열 플레이트가 대표적인 예입니다.

그러나 소재 가격, 강도, 표면처리, 용접성, 국내 조달성, 최종 용도를 함께 비교해야 합니다. 일반 압연판으로 충분한 부품에 비싼 정밀판을 사용하면 원가만 올라갈 수 있고, 반대로 변형 때문에 재가공과 폐기가 반복된다면 비싼 소재가 전체 비용을 낮출 수도 있습니다.

소재비 + 셋업시간 + 황삭·정삭시간 + 중간측정 + 재가공 + 불량 위험

철컷살롱이 기록하려는 것

철컷살롱은 2,000×4,000㎜급 플레이트까지 가공하는 현장에서 단순 권장값보다 실제 조건을 기록하려고 합니다.

• 고정 전 원소재 상태
• 약조임과 최종조임 때의 인디게이터 변화
• 황삭 직후와 고정 해제 후 변화
• 온도 안정 전후의 측정값
• 소재 종류와 절삭량에 따른 차이

알루미늄 플레이트가 휘었다면 “공차가 누적됐다”는 한 문장으로 끝내기보다 어느 단계에서 어떤 힘과 온도가 치수를 바꿨는지 분리해서 봐야 해결책을 찾을 수 있습니다.

여러분은 알루미늄 플레이트를 바이스에서 뺀 뒤 치수가 달라진 경험이 있나요? 소재 종류, 크기, 두께, 고정 방법과 변형량을 댓글로 남겨주시면 비슷한 사례를 묶어 후속 글에서 검토해보겠습니다.

---

참고 자료

• ISO 1:2022, 치수·형상 특성의 표준 기준온도
• Kaiser Aluminum 6061 물성 자료
• The Aluminum Association, 플레이트 제조 과정
• Renishaw, 온도 변화와 측정오차

이 글은 공정 검토를 위한 일반 정보입니다. 실제 절삭조건과 고정 방법은 소재 성적서, 도면 요구사항, 형상, 설비 상태와 시험가공 결과를 기준으로 결정해야 합니다.
