긴 알루미늄 부품을 여러 바이스에 물리면 왜 가공 후 치수가 달라질까

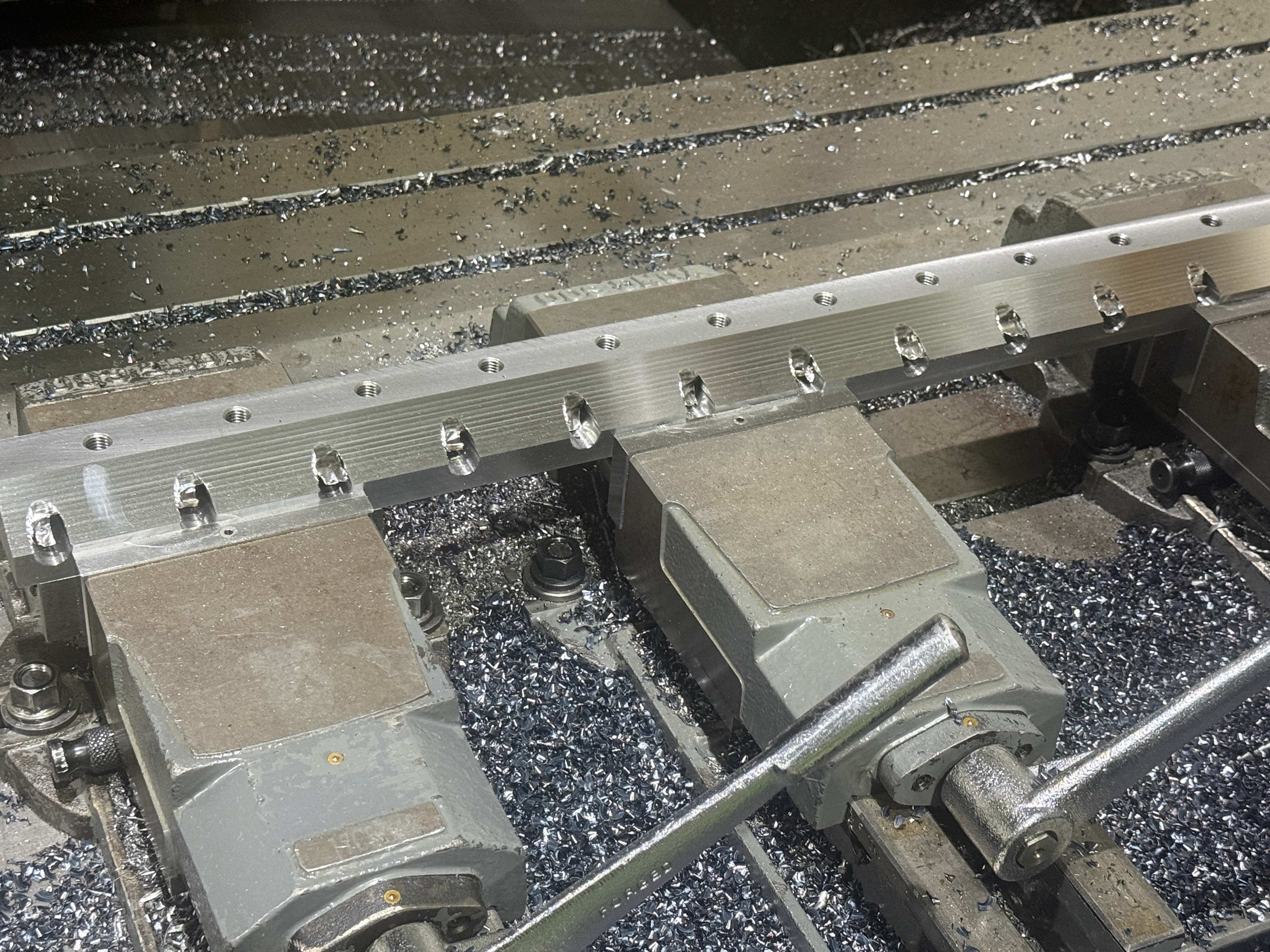

긴 알루미늄 부품을 가공할 때 바이스를 여러 개 사용하면 지지점이 늘어나기 때문에 더 안정적일 것처럼 보입니다. 하지만 바이스의 높이와 평행이 완전히 같지 않거나, 소재가 처음부터 휘어 있거나, 체결 순서와 힘이 달라지면 소재를 안정적으로 잡는 것이 아니라 억지로 펴서 고정하는 결과가 생길 수 있습니다.

가공 중에는 치수가 맞았는데 바이스를 풀고 나서 평면이나 폭 치수가 달라지는 이유도 여기에 있습니다. 기계 좌표만으로 해결하기 어려운 여러 바이스 체결의 핵심 변수를 정리해 보겠습니다.

1. 바이스가 많다고 기준면이 하나가 되는 것은 아니다

여러 바이스의 고정죠가 일직선으로 맞아 있더라도 각 바이스의 받침면 높이에는 작은 차이가 있을 수 있습니다. 바이스 아래의 칩, 오염, 테이블 상태, 체결 볼트의 힘 차이도 영향을 줍니다.

소재가 모든 받침면에 자연스럽게 닿지 않은 상태에서 강하게 조이면 높은 바이스와 낮은 바이스 사이로 소재가 휘어집니다. 이 상태에서 윗면을 평면 가공하면 기계 안에서는 평평해 보이지만, 제품을 풀었을 때 원래 형상으로 돌아가면서 평면도가 달라질 수 있습니다.

2. 소재 자체의 휨을 먼저 확인해야 한다

길이가 긴 알루미늄 소재는 절단, 압연, 운반 과정에서 이미 휘어 있을 수 있습니다. 휜 소재를 여러 바이스로 누르면서 기준면을 만들면 소재 내부에 탄성 변형이 남습니다.

세팅 전에 다음 항목을 먼저 확인하는 것이 좋습니다.

• 자유 상태에서 어느 방향으로 얼마나 휘어 있는가
• 받침면에 자연스럽게 닿는 지점과 뜨는 지점은 어디인가
• 한쪽을 눌렀을 때 반대쪽이 얼마나 움직이는가
• 가공 여유로 휨을 제거할 수 있는 소재인가

처음부터 휨이 큰 소재라면 한 번에 완성 치수까지 가공하기보다 황삭과 뒤집기, 안정화 과정을 나누는 편이 안전합니다.

3. 여러 바이스는 체결 순서가 중요하다

모든 바이스를 처음부터 강하게 조이면 각 바이스가 서로 다른 방향으로 소재를 끌고 갈 수 있습니다. 일반적으로는 기준이 되는 위치를 먼저 정하고, 나머지 바이스는 소재가 받침면에 자연스럽게 닿는 것을 확인하면서 순차적으로 조이는 편이 좋습니다.

중요한 것은 정해진 순서를 외우는 것이 아니라 체결 전후에 소재가 실제로 움직였는지를 확인하는 것입니다. 인디게이터를 소재 위나 측면에 대고 바이스를 하나씩 조이면 어느 바이스에서 소재가 들리거나 밀리는지 찾을 수 있습니다.

4. 체결력은 강할수록 좋은 것이 아니다

알루미늄은 스틸보다 체결력에 의한 변형이 쉽게 나타납니다. 특히 얇은 벽, 긴 돌출부, 폭이 좁은 형상은 바이스 힘만으로도 치수가 달라질 수 있습니다.

가공 중 밀리지 않을 만큼의 힘은 필요하지만, 강한 체결력으로 소재의 휨을 억지로 누른 뒤 가공하면 제품을 풀었을 때 변형이 되돌아옵니다. 체결력은 절삭력, 물림 길이, 접촉 면적과 함께 판단해야 합니다.

5. 칩 하나가 여러 바이스의 높이를 바꾼다

받침면이나 고정죠에 얇은 칩이 남아 있으면 그 바이스만 소재를 밀어 올립니다. 한 곳에서 시작된 높이차는 긴 제품 전체의 기울기와 비틀림으로 이어질 수 있습니다.

에어만 불어서 끝내기보다 받침면과 죠를 손과 천으로 확인하고, 소재를 올린 뒤 가볍게 밀어 모든 지지점에 닿는지 확인하는 과정이 필요합니다. 칩이 많이 발생하는 공정이라면 중간 뒤집기 때도 같은 기준으로 다시 청소해야 합니다.

6. 황삭 후 응력과 열을 풀어야 한다

긴 알루미늄 부품에서 많은 양을 제거하면 소재 내부의 잔류응력 균형이 달라집니다. 한쪽 면을 집중적으로 가공하거나 깊은 포켓을 여러 개 가공하면 황삭 직후부터 형상이 움직일 수 있습니다.

정밀부는 황삭과 정삭을 분리하고, 필요하면 소재를 풀어 자유 상태를 만든 뒤 다시 세팅하는 방법을 검토해야 합니다. 가공 직후 뜨거운 상태의 측정값만으로 최종 판단하지 않고 소재와 측정 환경의 온도도 함께 봐야 합니다.

7. 바이스를 풀기 전후로 비교해야 원인을 찾을 수 있다

가공이 끝난 뒤 바이스에 물린 상태에서만 측정하면 체결 변형을 놓칠 수 있습니다. 가능하다면 다음 순서로 비교합니다.

1. 체결 상태에서 기준면과 중요 치수를 확인한다.
2. 바이스를 순서대로 풀면서 인디게이터 변화를 본다.
3. 완전히 분리한 자유 상태에서 다시 측정한다.
4. 온도가 안정된 뒤 같은 위치를 다시 측정한다.

체결 상태에서는 합격인데 자유 상태에서 달라진다면 프로그램 보정보다 먼저 세팅과 소재 변형을 의심해야 합니다.

현장에서 확인할 순서

• 소재 자유 상태의 휨 확인
• 모든 바이스 받침면과 죠 청소
• 바이스 간 높이와 평행 확인
• 기준 바이스부터 순차 체결
• 체결 중 인디게이터로 들림과 밀림 확인
• 황삭 후 변형 확인
• 정삭 전 재세팅 여부 판단
• 체결 상태와 자유 상태의 측정값 비교

여러 바이스는 긴 소재를 가공하는 데 유용하지만, 바이스 개수가 정밀도를 보장하지는 않습니다. 중요한 것은 여러 지지점을 하나의 기준처럼 작동하게 만들고, 소재를 억지로 변형시키지 않은 상태에서 가공하는 것입니다.

0.02mm 공차가 온도, 소재, 공구, 칩과 측정 방법 때문에 흔들리는 전체 과정은 이전 글인 MCT에서 0.02mm 공차가 흔들리는 이유: 알루미늄 플레이트 가공 전 확인할 7가지에서 함께 확인할 수 있습니다.
